Géométrie descriptive triangle rectangle

Posté par
millenium 25-02-11 à 07:09

Bonjour à tous!
J'aurai besoin de votre aide pour un exercice mais aussi j'aurai une question à propos de la géométrie descriptive:
Lorsqu'on dit qu'une droite est quelconque c'est qu'elle est ni de bout, ni verticale ni parallèle... ect ? Mais quand on dit que sa projection frontale est quelconque ça signifie qu'elle n'est ni parallèle ni perpendiculaire à la ligne de terre ?

Sinon j'ai dû mal pour cet exo :
Tracer l'épure d'un triangle rectangle en I avec IK= 3 cm et IJ= 5cm.
IJK est dans un plan parallèle et aucun des côtés de IJK ne sera perpendiculaire à la ligne de terre sur le plan de projection frontale et horizontale.


Merci de votre aide!

Posté par
cailloux Correcteurre : Géométrie descriptive triangle rectangle 25-02-11 à 11:41

Bonjour,

Citation :
Lorsqu'on dit qu'une droite est quelconque c'est qu'elle est ni de bout, ni verticale ni parallèle... ect ? Mais quand on dit que sa projection frontale est quelconque ça signifie qu'elle n'est ni parallèle ni perpendiculaire à la ligne de terre ?


Oui.

Par contre une petit souci pour la suite:

Citation :
IJK est dans un plan parallèle ...


Parallèle à quoi ?

Posté par
milleniumre : Géométrie descriptive triangle rectangle 25-02-11 à 13:53

IJK  est parallèle à la ligne de terre.

Posté par
cailloux Correcteurre : Géométrie descriptive triangle rectangle 25-02-11 à 21:39

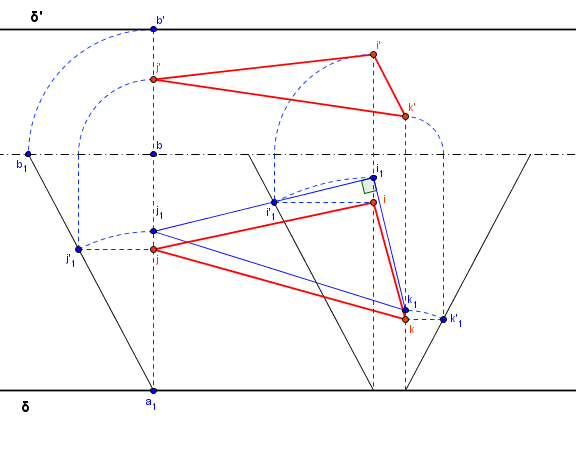

Une épure:

Géométrie descriptive triangle rectangle

Le plan IJK est défini par ses traces parallèles à la ligne de terre \delta et \delta '

Ce plan est rabattu dans le plan horizontal autour de sa trace horizontale \delta.

Dans ce rabattement le triangle IJK est vu en vraie grandeur en i_1j_1k_1

Il reste à relever ces trois points en (i,i')\;(j,j')\;(k,k')

Posté par
milleniumre : Géométrie descriptive triangle rectangle 26-02-11 à 06:57

Merci !
Mais je ne comprends pas vraiment, je n'avais pas encore vu le rabattement et j'avoue être un peu perdu!
Est-ce que tu pourrais m'expliquer ta démarche ?

Posté par
milleniumre : Géométrie descriptive triangle rectangle 28-02-11 à 08:37

Je ne comprends pas ta méthode du rabattement...
est-ce que faire une rotation de 90° de ce même triangle IJK dans un plan de bout peut me ramener à un triangle dans un plan parallèle ?
J'ai déjà en épure le triangle en plan de bout...
Est-ce une bonne solution ?

Posté par
cailloux Correcteurre : Géométrie descriptive triangle rectangle 01-03-11 à 13:30

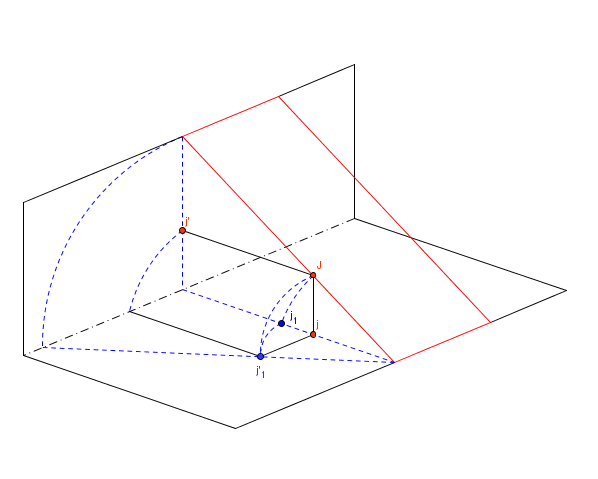

Une perspective peut-être:

Géométrie descriptive triangle rectangle

Le plan parallèle à la ligne de terre des points I,J,K est en rouge.

Ne figure que la construction pour le point J pour ne pas surcharger la figure.
