dessin technique escalier
bonjour,
pourriez vous m'aider à calculer pour ce devoir :
1 - donnez le nombre et le giron des marches de l'escalier vers le sous-sol et calculez-en la hauteur
2 - donnez les dimensions de la trémie pour l'escalier du sous-sol

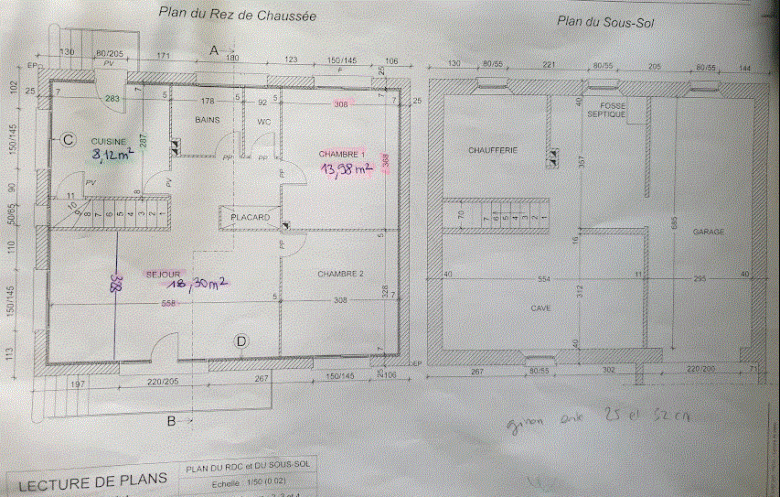

je vous joint les plans
et je vous remercie par avance de votre aide
Bonjour melaniiiiiie,
Si tu précises ce que tu as tenté et ce qui te bloque, tu auras plus de chance d'obtenir de l'aide.
Sylvieg bonjour
En fait tout
Je n arrive pas a visualiser comment est l escalier en coupe
Et je ne sais pas du tout comment m y prendre pour répondre a ces questions
Merci
Bonjour
comment est l escalier en coupe
c'est inutile pour répondre aux questions
les marches sont numérotées, leur nombre est donc directement lisible
pour le giron et la trémie se reporter à leur définition
ces dimensions se voient sur les vues "de dessus"
mais pour calculer le giron il manque une information numérique :
la position exacte du point où l'escalier commence à tourner
une mesure à l'échelle suffit elle ?
mathafoumathafoumathafoumathafou
La lecture du plan donne une dimension de 100
A partir de ces info pourriez vous me donner la réponse aux questions ?
Merci
de 100 quoi ? où ça ?
on demande 5 dimensions et un nombre !
nombre de marches (directement écrit sur le plan)

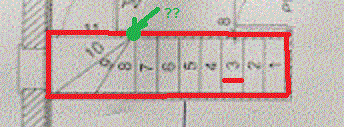

le giron (mesuré sur le plan) le petit trait rouge de ma figure

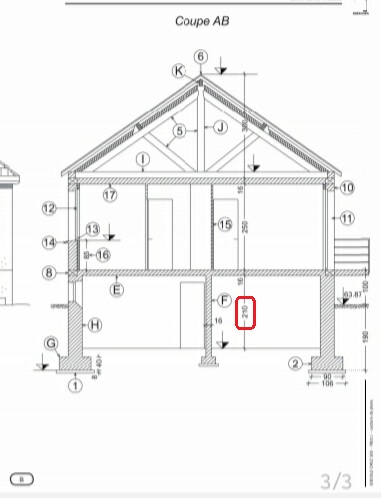

la hauteur des marches (hauteur de l'escalier, voir le plan en élévation, valeur directement écrite, divisée par le nombre de marches)
les 3 dimensions de la trémie = dimensions hors tout de l'escalier (mon rectangle rouge, largeur et longueur, et sa hauteur déja notée), valeurs toutes trois écrites directement sur les plans d'ailleurs
les images ne sont pas assez nettes pour que je les lise, mais toi tu as l'original !

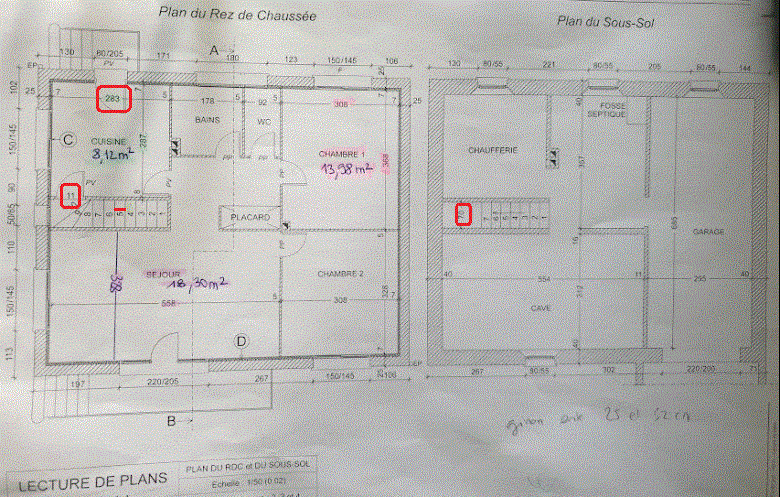

encadrées, les valeurs à lire :
